Giải Pháp Giám Sát Khí CO Tầng Hầm Bãi Xe

Khí độc CO ( Carbon Monoxide) là một khí không màu không mùi và không vị. Với nồng độ cao carbon monoxide trong không khí hít thở rất có thể làm giảm khả năng hấp thụ oxy, dẫn đến mô thiệt hại nghiêm trọng và có khả năng gây tử vong. Carbon monoxide là một nguyên nhân ngộ độc tử vong hàng đầu từ các chất độc không chủ ý.

Các nguồn sản sinh ra khí độc CO:

Khí CO là sản phẩm của quá trình đốt cháy nhiên liệu như xăng dầu. Trong tầng hầm việc phương tiện đông ra vào liên tục và không gian không thoáng khí, thì nồng độ CO tăng lên rất nhanh chống.

Thông thường, các tầng hầm bãi đậu xe của chung cư, trung tâm mua sắm, siêu thị… đều có hệ thống thông gió, và được hoạt động theo thời gian không liên tục để tiết kiệm, và hạn chế tiếng ồn. Không kiểm soát được nồng độ hiện tại.

Các triệu chứng gặp phải khi ngộ độc khí CO:

Giải pháp giám sát, duy trì nồng độ khí CO tầng hầm Regin

Ưu điểm:

• Giám sát nồng đồ CO toàn bộ tầng hầm
• Điều khiển quạt hút hoạt động, di trì nồng độ luôn ở mức an toàn
• Diện tích bảo vệ lớn lên đến 30,000 m2
• Điều khiển quạt hút nhiều cấp độ giúp tiết kiệm điện và giảm tiếng ồn
• Giải pháp theo tiêu chuẩn Châu Âu EN54

I. Mô tả hệ thống

Hệ thống giám sát khí CO tầng hầm bãi xe bao gồm:

• Cảm biến nồng độ khí CO, tầm hoạt động 0-300ppm, tín hiệu ngõ ra 0-20mA, điện áp hoạt độnzg 24VDC.
• Bộ điều khiển trung tâm, đọc tín hiệu từ các cảm biến, so sánh với giá trị cài đặt và điều khiển ra quạt jet fan và quạt hút để đầy khí CO ra bên ngoài.

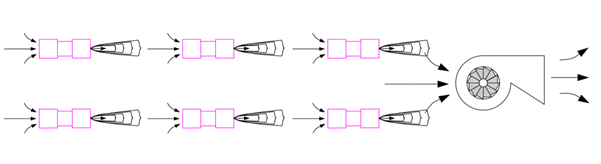

Các cảm biến CO được lắp đặt theo zone (tương ứng với zone của quạt Jet Fan). Taị vị trí bất kỳ nào trong zone đó có nồng độ khí CO cao hơn yêu cầu, thì tất cả quạt trong zone đó sẽ chạy ở tốc độ cao để đẩy khí CO ra ngoài thông qua quạt hút.

• Mỗi cảm biến CO sẽ đưa tín hiệu về bộ điều khiển thông qua ngõ tín hiệu tương tự (Analog Input, AI). Tuỳ thuộc vào số lượng cảm biến CO trong khu vực mà bộ điều khiển cần có số ngõ vào AI cho phù hợp.
• Quạt Jet Fan sẽ được điều khiển 2-tốc độ (thấp/cao) dựa vào ngõ ra Digital Output (DO) trên bộ điều khiển, thông thường các quạt trong 1 zone sẽ chạy cùng 1 tốc độ như nhau. Do đó, 1 zone quạt thông thường cần ít nhất 2 x DO.
• Trạng thái quạt hoạt động/ báo lỗi có thể được giám sát trên bộ điều khiển thông qua ngõ vào DI

Nếu số lượng ngõ vào hay ngõ ra trên bộ điều khiển không đủ thì sẽ phải dùng thêm bộ mở rộng để đáp ứng đủ số lượng ngõ vào/ ra cho phù hợp. Số lượng bộ mở rộng phụ thuộc vào mỗi nhà sản xuất thiết bị.

II. Nguyên lý hoạt động.

• Các cảm biến CO sẽ được lắp đặt và bố trí theo zone, theo thiết kế của hệ thống thông gió.
• Bộ điều khiển sẽ đọc giá trị của mỗi cảm biến CO, phân chia theo từng zone, so sánh và lấy ra giá trị lớn nhất trong zone đó. So sánh với giá trị cài đặt để quạt hoạt động theo tốc độ thấp/ tốc độ cao và xuất tín hiệu điều khiển cho quạt. Giá trị cài đặt này có thể thay đổi được do người vận hành từ màn hình điều khiển LCD.
• Ở chế độ bình thường hay nồng độ CO thấp, bộ điều khiển sẽ điều khiển cho quạt chạy tốc độ thấp luân phiên theo lịch cài sẵn, nhằm luân chuyển không khí trong tầng hầm.
• Khi nồng độ khí CO vượt ngưỡng cho phép, bộ điều khiển sẽ điều khiển cho quạt chạy tốc độ cao và báo động tại tủ.
• Sau khi nồng độ CO xuống thấp hơn ngưỡng cao, quạt sẽ chuyển về tốc độ thấp.

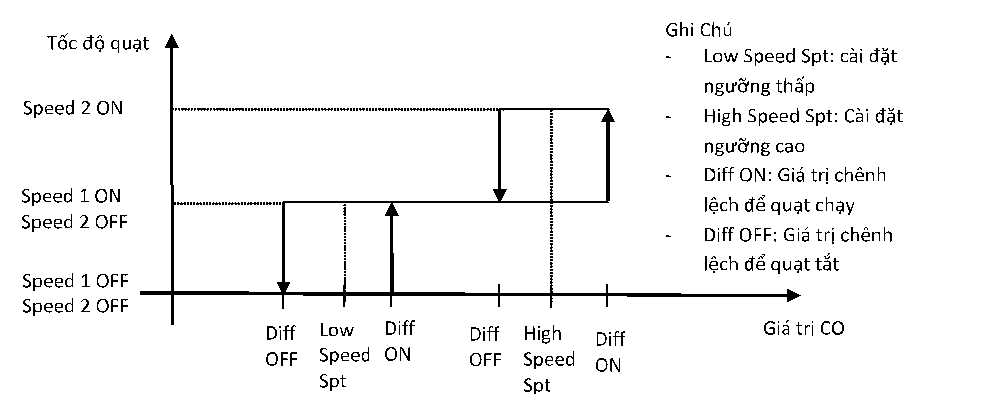

Giải thuật điều khiển hệ thống như sau:

III. Hệ điều khiển Regin.

Thiết bị Regin cung cấp cho hệ thống này bao gồm

• Cảm biến nồng độ khí CO, Model COT-300, tầm hoạt động 0-300ppm, ngõ ra 4-20mA, điện áp 24VDC
• Bộ điều khiển EXOCompact, model C282DT-3, có 28 I/O gồm 8 AI (ngõ vào cho cảm biến), 7 DO (ngõ ra điều khiển quạt), DI (ngõ vào giám sát trạng thái quạt), có màn hình LCD để theo dõi và cài đặt thông số hệ thống, giao tiếp với máy tính qua ngõ TCP/IP.
• Bộ mở rộng 28 I/O, Model: IO-A28MIXW-3-BEM, có 28IO gồm (ngõ vào cho cảm biến), 7 DO (ngõ ra điều khiển quạt), DI (ngõ vào giám sát trạng thái quạt), để mở rộng thêm các ngõ vào IO cho hệ thống.
• Mỗi bộ điều khiển có thể kết nối lên đến 2 bộ mở rộng.

Bộ điều khiển EXOCompact sẽ được lập trình, lưu trữ dữ liệu và điều khiển hệ thống.

Thông số cài đặt có thể thay đổi trực tiếp từ màn hình LCD.

Hệ thống sẽ được quản lý bằng password để tránh việc thay đổi hệ thống do người không phận sự.

Quy định về dải thang đo nồng độ khí:

+ Quy định về nồng độ báo động:
